Configurando uma VPN IPsec para site to site no Lnxwall F1000

SINTOMA:

Você precisa de orientações sobre como implementar uma VPN IPSEC para dispositivos site to site no Lnxwall F1000.

APLICA-SE À:

  • Lnxwall F1000

SOLUÇÃO:

INTRODUÇÃO:

Nesse exemplo utilizamos o modelo abaixo que você pode adaptar de acordo com as suas necessidades.

Preparo de firewall:

Neste exemplo ambos equipamentos com Lnxwall foram configurados com os seguintes endereços IP:

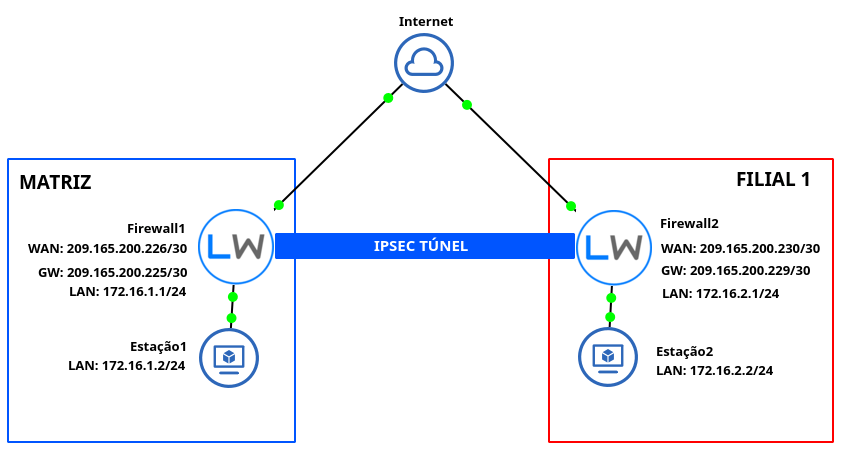

Esquema de VPN Ipsec site para site

FIREWALL 1:

  • WAN: 209.165.200.226/30.
  • Gateway: 209.165.200.255.
  • LAN: 172.16.1.1/24.

FIREWALL 2:

  • WAN: 209.165.200.230/30.
  • Gateway: 209.165.200.229.
  • LAN: 172.16.2.1/24.

PROCEDIMENTO:

1. Clique no menu ‘VPN’ -> ‘IPSEC’, selecione a opção ‘Configurações Avançadas’.
2. Habilitar a opção ‘Ativar Máximo MSS’, que nos mostra mais detalhes no log.
3. Habilitar a opção ‘Auto-Exclusão Endereço LAN’ para isolar o tráfego pertencente somente daquela LAN. Clique no botão ‘Salvar’.
4. Clique no menu ‘VPN’ -> ‘IPSEC’, selecione a opção ‘Túneis’. Configure o firewall 1 e firewall 2 conforme instruções abaixo:

Firewall 1

  • Versão da chave de troca: marcado.
  • Protocolo de internet: IPV4.
  • Dispositivo: WAN
  • Gateway remoto: endereço do gateway externo. Ex.: 209.165.200.230
  • Descrição: VPN.
  • Metodo de autenticação: PSK mútuo + Xauth.
  • Modo de negociação: agressivo.
  • Meu identificador: meu endereço IP.
  • Identificador do peer: endereço IP do ponto.
  • Chave pré-compartilhada: informe uma senha pré-compartilhada. Exemplo: Pass0word@760978.
  • Algorítmo de criptografia: AES
  • Tamanho da chave: escolha o tamanho da chave. Exemplo: 256 bits.
  • Hash: escolha o algorítimo de hash. Exemplo: SHA1.
  • Grupo DH: 14 (2048).
  • Tempo de vida (segundos): 3600.
  • Desativar rekey: desmarcado.
  • Tempo de margem (segundos): vazio.
  • Somente respondedor: desmarcado.
  • NAT traversal: auto.
  • Detecção de peer morto: marcado.
  • Atraso: 10.
  • Máximo de falhas: 5.

Firewall 2

  • Versão da chave de troca: marcado.
  • Protocolo de internet: IPV4.
  • Dispositivo: WAN
  • Gateway remoto: endereço do gateway externo. Ex.: 209.165.200.228
  • Descrição: VPN.
  • Metodo de autenticação: PSK mútuo + Xauth.
  • Modo de negociação: agressivo.
  • Meu identificador: meu endereço IP.
  • Identificador do peer: endereço IP do ponto.
  • Chave pré-compartilhada: informe uma senha pré-compartilhada. Exemplo: Pass0word@760978.
  • Algorítmo de criptografia: AES
  • Tamanho da chave: escolha o tamanho da chave. Exemplo: 256 bits.
  • Hash: escolha o algorítimo de hash. Exemplo: SHA1.
  • Grupo DH: 14 (2048).
  • Tempo de vida (segundos): 3600.
  • Desativar rekey: desmarcado.
  • Tempo de margem (segundos): vazio.
  • Somente respondedor: desmarcado.
  • NAT traversal: auto.
  • Detecção de peer morto: marcado.
  • Atraso: 10.
  • Máximo de falhas: 5.
5. Pressione o botão ‘Salvar’.
6. Pressione o botão ‘Aplicar mudanças’.
7. Clique na aba ‘Túneis’ novamente e depois no botão ‘Mostrar entradas fase 2’.
8. Clique no botão ‘Adicionar P2’ e configure conforme abaixo:

Firewall 1

  • Modo: túnel IPv4.
  • Rede local: coloque a rede local. Ex.: 172.16.1.0/24
  • Tradução NAT/BINAT: nenhum.
  • Rede Remota: coloque a rede remota. Ex.: 172.16.2.0/24. Obs.: certifique-se que o IP da rede remota seja diferente da local.
  • Descrição: configuração do tráfego.
  • Protocolo: ESP.
  • Algoritmos de criptografia: AES256-GCM -> 256 bits.
  • Algorítmos de hash: SHA256.
  • Grupo de chave PFS: 14 (2048 bit).
  • Tempo de vida: 3600.

Firewall 2

  • Modo: túnel IPv4.
  • Rede local: coloque a rede local. Ex.: 172.16.2.0/24
  • Tradução NAT/BINAT: nenhum.
  • Rede Remota: coloque a rede remota. Ex.: 172.16.1.0/24. Obs.: certifique-se que o IP da rede remota seja diferente da local.
  • Descrição: configuração do tráfego.
  • Protocolo: ESP.
  • Algoritmos de criptografia: AES256-GCM -> 256 bits.
  • Algorítmos de hash: SHA256.
  • Grupo de chave PFS: 14 (2048 bit).
  • Tempo de vida: 3600.
9. Pressione o botão ‘Salvar’ -> ‘Aplicar mudanças’.
10. Abra as seguintes portas e protocolos em ambos servidores:
  • Protocolo ESP.
  • NAT Transversal: porta 4500 tcp.
  • ISAKMP: porta 500 tcp.

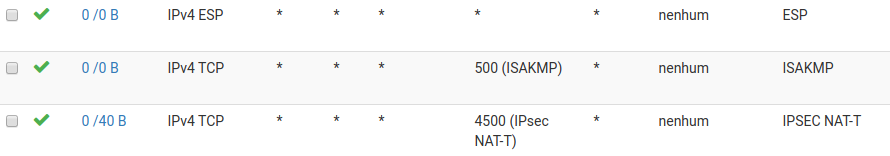

Suas regras devem se parecer com a figura abaixo:
Imagem mostrando as regras de firewall para VPN IPSEC
11. Clique no menu ‘Firewall’ -> ‘Regras’ -> aba ‘IPSEC’. Nesta interface, libere todo o tráfego de todos os protocolos em todas as portas. Ela é a interface virtual responsável pelo tráfego da VPN IPSEC. Sua regra deve se parecer com a imagem abaixo:
Imagem mostrando regras atribuídas a interface IPSEC.
12. Vá em ‘Status-> IPsec-> Visão geral’ e habilite o serviço no botão ‘Conectar VPN’.
